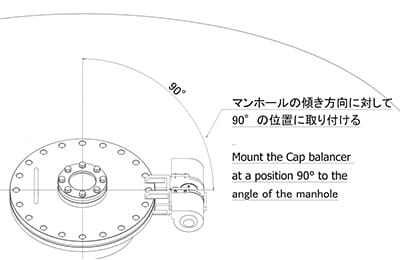

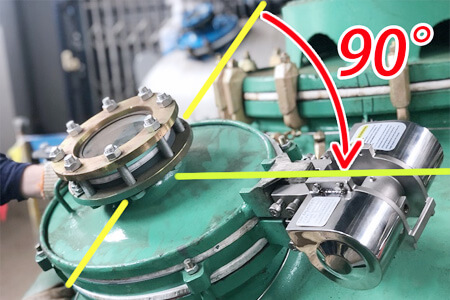

取付方法のご案内

マンホールの締め付けボルト等にキャップバランサーの取付部分が干渉しない場合は、標準的な取り付けを行います。

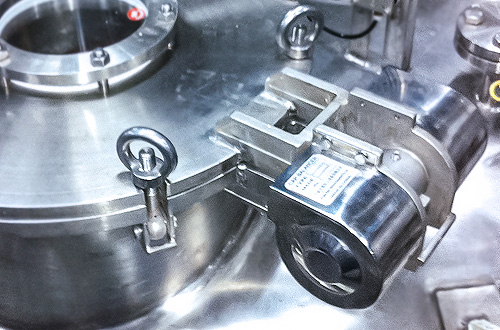

• 標準取付例

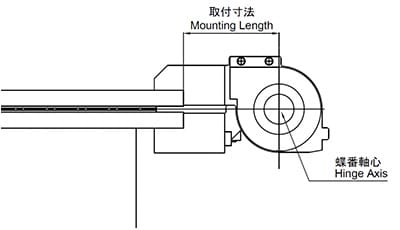

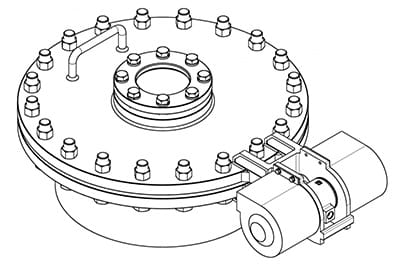

• 標準取付の寸法



  製品の型式によって、取付寸法が異なりますので、以下の表をご覧ください。

※TS・TM・TL型にショックアブソーバーを取り付ける場合は端面取付をご検討ください。

蓋が軽い場合やフランジ厚が十分に厚い場合には、キャップバランサーをフランジ端面のみに溶接する方法があります。
バランサーのアームをカットせずにアームの先端部とフランジ端面を溶接する場合は、取り付け後にアーム先端部の「捨てピン」を切り落としてください。
なお、キャップバランサーのアームをカットしない場合、マンホールカバーの重心位置からバランサーのヒンジ軸心までの距離「トルク計算長さ」が長くなりますのご注意ください。

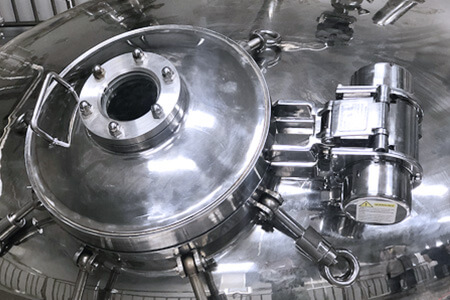

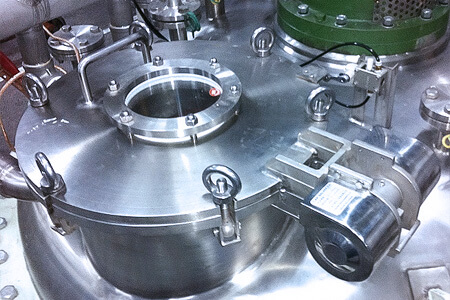

• 標準取付例

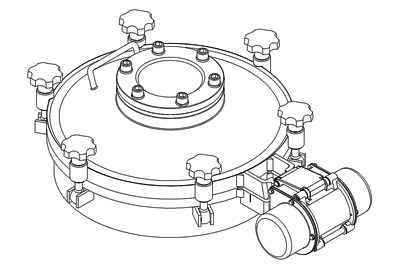

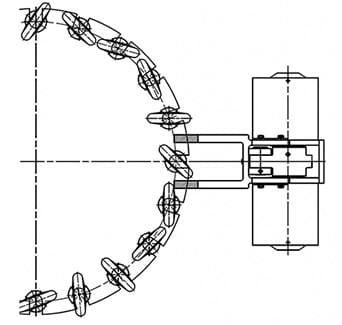

• 取付例図

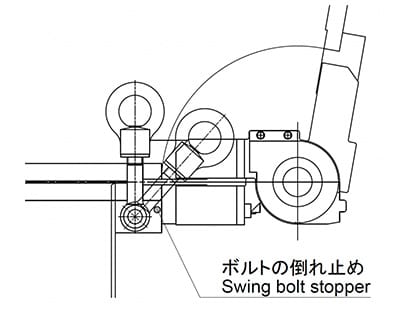

マンホールの締め付けボルトやナットにキャップバランサーの取付部分が干渉する場合はアームの継ぎ足しなどの対処を行ってください。
延長取付を行うと、マンホールカバーの重心位置からキャップバランサーのシャフト軸心までの距離「トルク計算長さ」が長くなり、蓋の開閉に必要なトルクも大きくなります。キャップバランサーの型式の選定を行う場合は、取り付け方法についても考慮する必要があります。

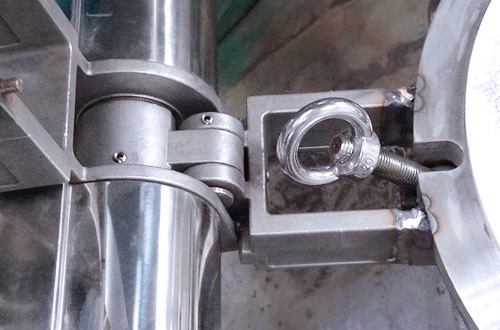

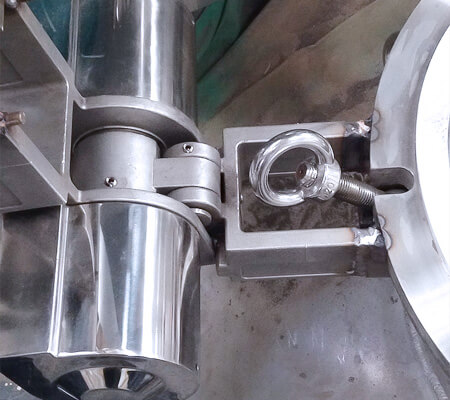

• 延長取付例

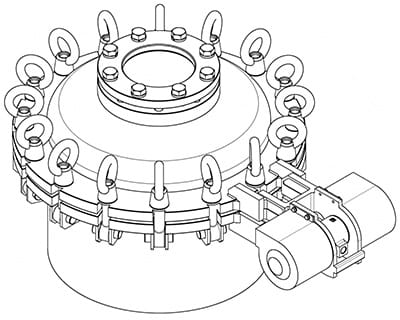

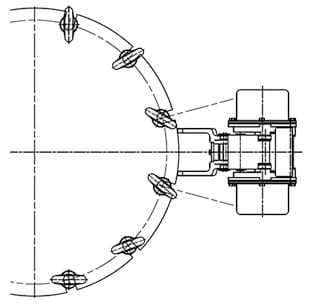

• 取付例図
