選定ガイド

取付対象の機器に適した型式の
キャップバランサーを選定することが重要です。
選定時には次の点をご確認ください。

CHECK1

フリーストップ機能
の必要性

任意の開度で蓋を静止できるフリーストップ機能は必要ですか？

詳細を見る

CHECK2

防水タイプの必要性
（使用環境の確認）

環境によってバネや軸受がシールされた防水タイプを選定します。

詳細を見る

CHECK3

トルク計算
（該当する製品の選定）

カバーや蓋のトルクを算出し、該当する型式を選びます。

詳細を見る

取付けできないケース

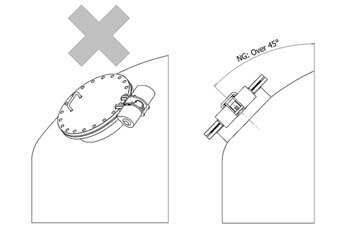

キャップバランサーは上開きのカバーや蓋に使用できます。カバーや蓋に取り付けられたキャップバランサーから見て左右に45度以上傾いている場合は使用できません。（傾斜角度が小さい場合でも条件によっては使用できない場合があります。）

取付けについてのご質問

既設の設備に取付けられるか、これから設計する機器に実装するにはどうすればよいか、お気軽にお問い合わせください。

072-665-55209：00～17：30（土日祝定休）

メールでお問い合わせ

3つのチェック項目

CHECK POINT

CHECK1

フリーストップ機能の
必要性について

Q フリーストップ機能は必要ですか？ より安全性の高い、蓋やカバーを任意の開度で静止できるフリーストップ機能が必要か、ご検討ください。必要な場合は「フリーストップ型キャップバランサー」が対象となります。
閉じた時に蓋やカバーが浮き上がらないようにしたい場合や、任
意の開度で静止した
い場合は、より安全
性の高いフリースト
ップ型をご検討くだ
さい。

フリーストップ機能が必要

YES

フリーストップ型
キャップバランサー ※40㎏を超える重い蓋の場合
は使用できません。

製品ページを見る

フリーストップ機能が不要

一般型
キャップバランサー

製品ページを見る

CHECK2

防水タイプの
必要性について

Q 頻繁に洗浄したり、腐食性のガスが発生する環境で
　使用しますか？ Q 頻繁に洗浄したり、腐食性のガスが
　発生する環境で使用しますか？食品工場のようにタンクや設備を頻繁に洗浄する環境、腐食性のガスが発生してサビやすい環境の場合、防水タイプをおすすめします。
防水タイプはバネケース内がパッキンとオイルシールによって、防水化されているため、サビが発生する心配がありません。
また、バネケース内部のグリースや鉄粉などがバネケースから出て混入することを防ぎます。防水型の
防塵・防水性能は
IP67相当です。

YES

フリーストップ型
キャップバランサー

※フリーストップ型キャンプバランサーは全て防水タイプ（標準仕様）です。

製品ページを見る

一般型
キャップバランサー
防水タイプ

※防水タイプに対応していない商品もありますので、ご注意ください。

製品ページを見る

防水タイプに対応している商品は
こちらです。

CHECK3

トルクを計算する（任意）

蓋の最大トルクを計算して、適合する製品をお選びください。

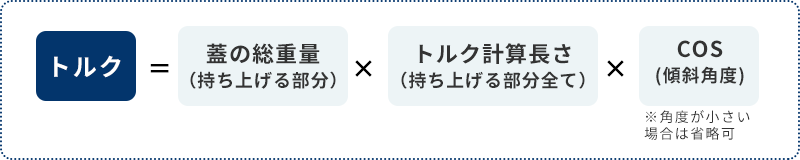

以下の計算式で蓋やカバーのトルクを計算できます。
（お客様によるトルク計算は必須ではございません。取付や製品選定については、お気軽にお問い合わせください。）

便利な「トルク自動計算」も
ありますので、ご活用ください。

トルク自動計算

算出したトルクが、製品情報の「使用に適した蓋のトルクの範囲」に該当すると
ご使用いただけます。

製品一覧

トルク自動計算

TORQUE CALCULATION

適切な数値を入力すると、
自動でトルク計算ができます算出したトルクが、製品情報の「使用に適した蓋のトルクの範囲」に該当するとご使用いただけます。
（お客様によるトルク計算は必須ではございません。取付や製品選定についてはお気軽にお問い合わせください。）

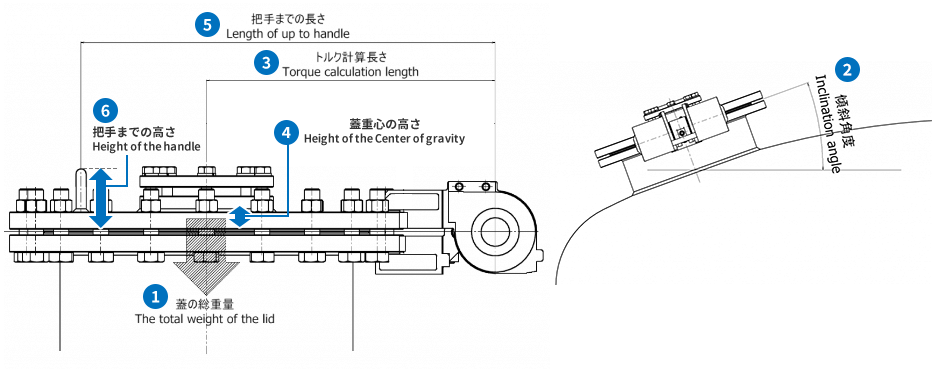

01設置する機器の情報を入力してください。

1Total weight of the lid （蓋の総重量）
kg
2Inclination angle （マンホールの傾き）
deg
3Torque calculation length （トルク計算長さ）
mm
4Height of the Center of gravity （蓋重心の高さ）
mm
5Lenght of up to the handle（把手までの長さ）
mm
6Height of the handle（把手までの高さ）
mm

02キャップバランサーの型式、バネの絞り角度を選択してください。製品一覧ページで確認する＞＞

Cap Balancer Model （バランサー型式）
Spring adjustment angle（バネの絞り角度）
deg

03「計算する」ボタンを押してください

計算結果が表示されます

Opening Angle (蓋の開度)(deg)	00	10	20	30	40	50	60	70	80	90	100
Lid Torque (蓋のトルク)(N.m)	0	0	0	0	0	0	0	0	0	0	0
Spring Torque (バネのトルク)(N.m)	0	0	0	0	0	0	0	0	0	0	0
Difference Torque (残トルク)(N.m)	0	0	0	0	0	0	0	0	0	0	0
Holding Force (静止に必要な力)(N)	0	0	0	0	0	0	0	0	0	0	0
