一般型キャップバランサー
一般型キャップバランサーとは
圧力容器、反応釜、攪拌槽、各種タンクの重い蓋やマンホールを軽く安全に開閉できるバネ付き蝶番（ヒンジ）です。

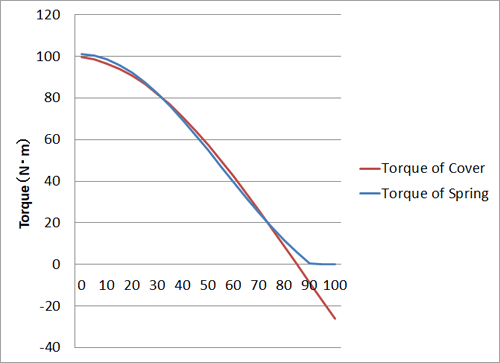

トルク変化
蓋のトルクをバネのトルクで補助することで、重い蓋も軽々開閉できます。
導入実績
CASE
に導入実績があります。
既設設備にも新規設備に
も実装可能です。
- 医薬品製造設備
- 化粧品製造設備
- 食品製造設備
- 遠心分離機
- フィルターハウジング
- 石油化学設備

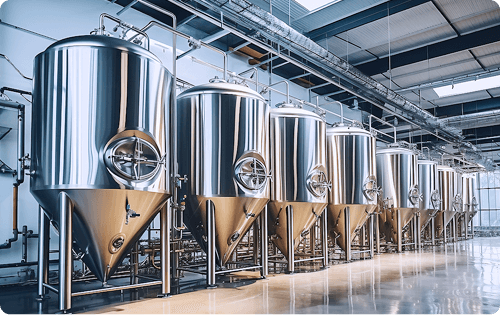

CASE 01
新設設備食品メーカーの攪拌装置に
取り付け
攪拌装置全体を洗浄する場合でも、キャップバランサーの防水タイプを使用すると、「キャップバランサーごと設備全体の洗浄が可能なので効率的だった。」とのお声をいただきました。防水タイプでは、装置を洗浄する場合にキャップバランサーごと洗浄しても問題ございません。

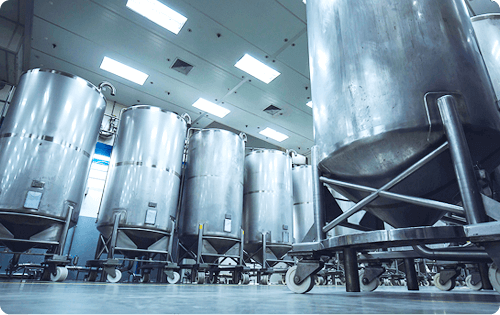

CASE 02
既設設備化学メーカーの100㎏以上の
蓋に取り付け
重さ100kg以上の蓋を開閉する際もキャップバランサーを使用すれば、片手で簡単に開閉することが可能です。「100kg以上の蓋でも、一人でも安全に取り扱える。」とのお言葉をいただいております。様々な蓋にも対応できるのがキャップバランサーの特徴です。
製品情報
PRODUCT一般型キャップバランサー＜バネ付き蝶番（ヒンジ）＞
ご使用に適した蓋のトルク範囲に応じて、大きく4つの型に分かれています。

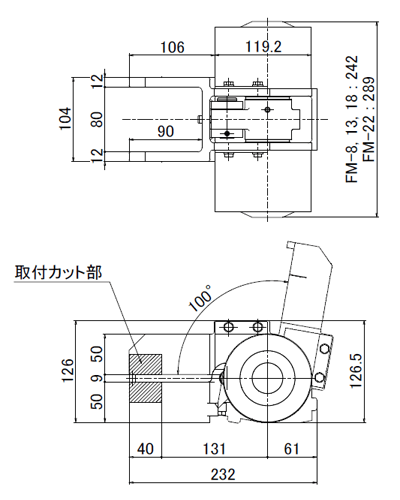

一般型キャップバランサー FM型
製品型式
使用に適した蓋のトルク範囲
N.m（kgf.mm）
製品重量(kg)
材質
FM-8
60-90（6100-9200）
10.3
SUS304およびSCS13
（バネ、軸受を除く）
FM-13
90-140（9200-14300）
10.6
同上
FM-18
140-170（14300-17300）
11.2
同上
FM-22
170-210（17300-21400）
12.0
同上
- ※上記トルク範囲は型式選定の目安です。蓋の特性（重心高さなど）や、求める操作性によっても最適な型式は異なります。
製品型式
使用に適した蓋のトルク範囲
N.m（kgf.mm）
製品重量(kg)
材質
FM-8P
60-90（6100-9200）
11.4
SUS304およびSCS13
（バネ、軸受、シール部材を除く）
FM-13P
90-140（9200-14300）
11.7
同上
FM-18P
140-170（14300-17300）
12.3
同上
FM-22P
170-210（17300-21400）
13.1
同上
- ※上記トルク範囲は型式選定の目安です。蓋の特性（重心高さなど）や、求める操作性によっても最適な型式は異なります。

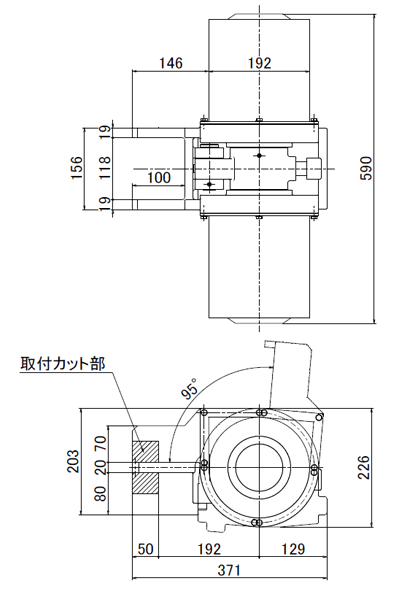

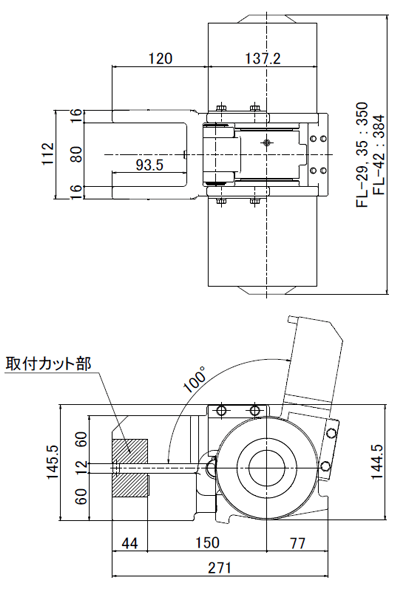

一般型キャップバランサー FL型
製品型式
使用に適した蓋のトルク範囲
N.m（kgf.mm）
製品重量(kg)
材質
FL-29
210-270（21400-27500）
20.9
SUS304およびSCS13
（バネ、軸受を除く）
FL-35
270-325（27500-33100）
21.3
同上
FL-42
325-400（33100-40800）
23.0
同上
- ※上記トルク範囲は型式選定の目安です。蓋の特性（重心高さなど）や、求める操作性によっても最適な型式は異なります。
製品型式
使用に適した蓋のトルク範囲
N.m（kgf.mm）
製品重量(kg)
材質
FL-29P
210-270（21400-27500）
22.3
SUS304およびSCS13
（バネ、軸受、シール部材を除く）
FL-35P
270-325（27500-33100）
22.7
同上
FL-42P
325-400（33100-40800）
24.3
同上
- ※上記トルク範囲は型式選定の目安です。蓋の特性（重心高さなど）や、求める操作性によっても最適な型式は異なります。

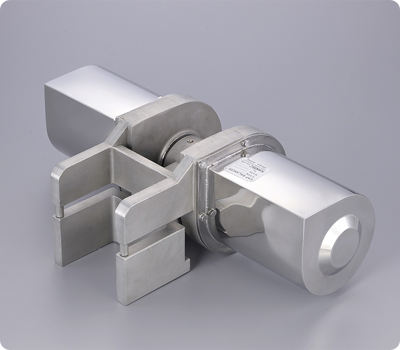

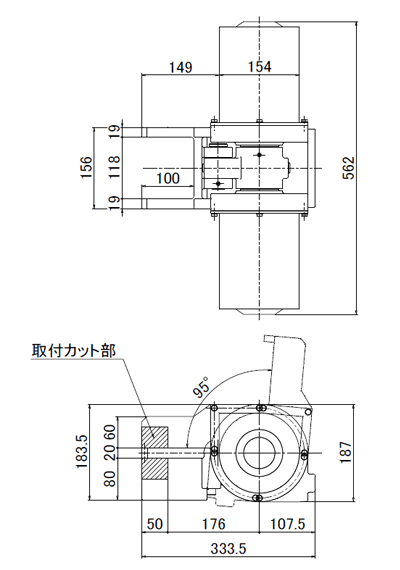

一般型キャップバランサー BG型
製品型式
使用に適した蓋のトルク範囲
N.m（kgf.mm）
製品重量(kg)
材質
BG-60
400-600（40800-61200）
48.0
SUS304およびSCS13
（バネ、軸受を除く）
BG-75
600-730（61200-74400）
49.0
同上
- ※上記トルク範囲は型式選定の目安です。蓋の特性（重心高さなど）や、求める操作性によっても最適な型式は異なります。
製品型式
使用に適した蓋のトルク範囲
N.m（kgf.mm）
製品重量(kg)
材質
BG-60P
400-600（40800-61200）
48.0
SUS304およびSCS13
（バネ、軸受、シール部材を除く）
BG-75P
600-730（61200-74400）
49.0
同上
- ※上記トルク範囲は型式選定の目安です。蓋の特性（重心高さなど）や、求める操作性によっても最適な型式は異なります。

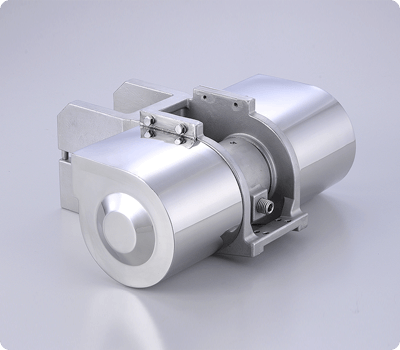

一般型キャップバランサー BX型
製品型式
使用に適した蓋のトルク範囲
N.m（kgf.mm）
製品重量(kg)
材質
BX-100
730-1020（74400-104000）
68.0
SUS304およびSCS13
（バネ、軸受を除く）
BX-125
1020-1200（104000-122000）
70.0
同上
- ※上記トルク範囲は型式選定の目安です。蓋の特性（重心高さなど）や、求める操作性によっても最適な型式は異なります。

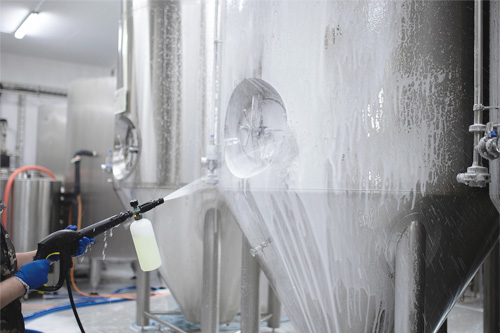

防水タイプが必要なケース
頻繁に洗浄したり、腐食性のガスが発生する環境で使用する場合、内部のバネが腐食折損する恐れがあります。
そのような環境下でご使用になる場合は防水タイプのキャップバランサーか、フリーストップ型キャップバランサーをお求めください。フリーストップ型は全て防水タイプです。
※防水タイプの防塵・防水製品は"IP67"相当です。
防水タイプのキャップバランサー
FM-8P／FM-13P／FM-18P／FM-22P／FL-29P／FL-35P／FL-42P／BG-60P／BG-75P
フリーストップ型との違い
一般型のキャップバランサーは任意の角度で蓋を静止させることができません。蓋の開閉時は、蓋の取手に手を添えてゆっくり開閉してください。
任意の角度で蓋を静止させたい場合は、フリーストップ型のキャップバランサーをご検討ください。
一般型キャップバランサーについて
よくあるご質問
FAQQ キャップバランサーは丸ごと洗浄できますか？
「防水タイプ」はSP67の防塵性防水性を備えていますので、洗浄していただけます。但し、特殊な薬品をご使用になる場合は、キャップバランサーの本体やシール材に耐性があるかご確認ください。
Q どの型式を選んだらいいかわかりません。
型式の選定はお任せください。取付対象機器の情報をお知らせください。
Q 開閉の耐久回数はどれくらいですか？
BX型、BG型は1万回の開閉を目安に、それ以外は2万回の開閉を目安にバネの交換をご検討ください。
